Станок для торцевания и фрезерования пазов бруса АМ-254

Стоимость: 400000.00 руб

(каретка для торцевания бруса АМ-254.10, каретка для фрезерования пазов бруса АМ-254.20, рама АМ-254.30)

      Станок предназначен для торцовки бруса в заданный размер , а так же для фрезерования замковых пазов в профильном брусе, как классических соединений под углом 900, так и эркерных соединений с произвольными углами до 450.




 КАРЕТКА ПО ФРЕЗЕРОВАНИЮ ПАЗОВ БРУСА

 АМ-254.20

Технические характеристики



НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ, ЕДЕНИЦЫ ИЗМЕРЕНИЯ

НОРМА

1

Тип

Передвижная по

раме с последующей фиксацией

2

Ширина замковых пазов, мм

140-210

3

Угол фрезерования замковых пазов относительно бруса, град

0-45

4

Глубина паза, мм, не более

100

   5

Скорость подачи фрезы в поперечном направлении (подача ручная), м/мин, не более

0,2

6

Частота вращения шпинделя, об/мин.

4500±5%

7

Установленная мощность, кВт

7,5

   8

Напряжение питающей сети, 50Гц, В

380



 9

Габариты, мм

 длина

 ширина

 высота



2600

2300

1250

10

Масса, кг

500

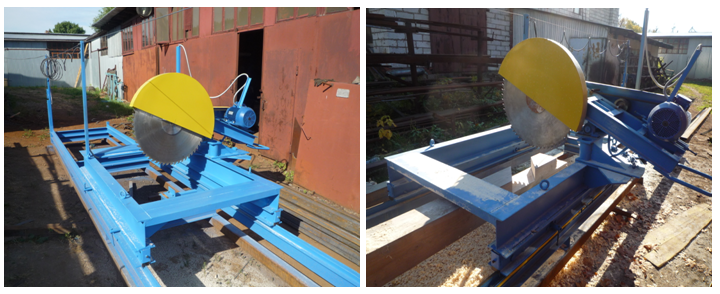

КАРЕТКА ПО ТОРЦЕВАНИЮ БРУСА АМ-254.10



Технические характеристики

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ, ЕДЕНИЦЫ ИЗМЕРЕНИЯ

НОРМА

1

Тип

Передвижная по

раме с последующей фиксацией

2

Угол торцовки относительно бруса, град.

0-45

3

 Наибольшие размеры обрабатываемого бруса  в поперечном сечении, мм

 250х250

4

Длина  бруса, мм,

6000

5

Диаметр пилы, мм

850

6

Внутренний размер пилы, мм

50

7

Установленная мощность, кВт

5,5

 8

Напряжение питающей сети, 50 Гц, В

380

9

Частота вращения, об/мин

1200±5%

10

Габариты, мм

Длина

ширина

высота



2000

1700

1250

11

Масса, кг

400


РАМА   АМ-254.30

Технические характеристики

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ, ЕДЕНИЦЫ ИЗМЕРЕНИЯ

НОРМА

1

Число зажимов, шт.

5

2

Размеры, мм, (2 секции)

длина

ширина

высота



14000 (2х7000)

1160

340

3

Масса, кг

750
