Наименование показателей, единицы измерения

                         Норма

Напряжение, В/ частота сети, Гц

220/50

Потребляемая мощность, Вт

2200

Число оборотов шпинделя станка, об/мин

3700

Габаритные размеры, длина х ширина х высота ,мм

1610 х1020 х 970

Масса, кг

221

Количество ножей, шт.

3

Размеры ножа, длина х ширина х высота , мм

410 x 26 x 3

Макс. ширина строгания, мм

400

Размеры стола, мм

1510 x 410

Макс. глубина строгания, мм

3

Мах. размеры пильного диска, мм

250

Посадочный размер диска, мм

30 или 25.4

Посадочный размер диска, мм

25,4

Макс. глубина пиления, мм

80

Макс. диаметр сверла, мм

13

Квадрат долбяка, мм

10

Толщина заготовки, мм

10…250

Минимальная длина заготовки, мм

150

Скорость подачи, м/мин

10

No.

Наименование детали (узла)

      Кол-во, шт.

1

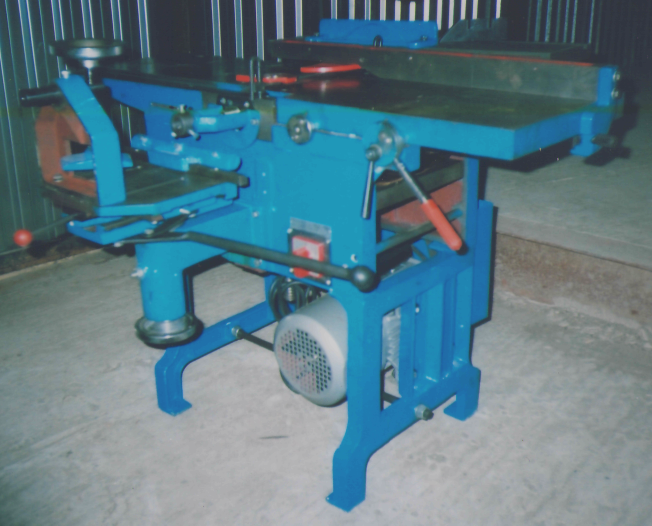

Станок PFA-16

1

2

Стол трехосевой

1

3

Cтолик с упором для вырезания шипов

1

4

Столик для пиления

1

5

Планка-линейка  направляющая

1

6

Патрон сверлильный

1

7

Кожух пластиковый для ножевой головки

2

8

Кожух металлический для пильного диска

1

9

Долбежное устройство со сверлом

1

10

Фреза торцевая

1

11

Фреза для выборки четверти

1

12

Диск пильный ф.300 мм х 25,4 мм х 40 зуб.

2

13

Комплект монтажный

1

14

Точильный камень для ножей рубанка

1

15

Точильный камень для пильного диска

1

16

Ключ рожковый

1

17

Струбцина

2

18

Приспособление для заточки ножей рубанка

1

19

Прижим-держатель

1

20

Стяжка основания станка

1

21

Ремень привода A1200

2

22

Ремень привода A1092

1

23

Стенка защитная

1

24

Руководство по эксплуатации

1
