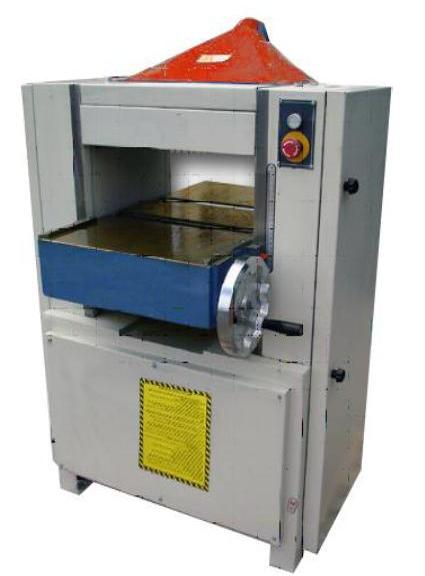

Cтаной рейсмусовый мод. СР4-20М1

Стоимость: Отправить запрос

Предназначен для продольного одностороннего фрезеровании в размер по толщине заготовок из древесины.

Особенности станка:

- ограждение ножевого вала одновременно является эксгаустерной воронкой; - когтевая защита со стороны загрузки, предотвращающая обратное выбрасывание заготовки; - секционный подающий валец и секционный прижим

- массивные чугунные боковины.


 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Ширина строгания, мм

                        400

Наименьшая длина обрабатываемой заготовки, мм

                        220

Толщина обрабатываемой заготовки, мм

                     8…200

Наибольшая толщина снимаемого слоя, мм

                         5

Количество ножей, шт.

                         4

Диаметр ножевого вала, мм

                       105

Скорость подачи заготовки, м /мин



8

10                12

Частота вращения ножевого вала, об/мин

                     4800

Линейная скорость лезвия, м/с

                     >30

Диаметр патрубка эксгаустерной системы, мм

                       100

Мощность привода резания, кВт:

                       4

Габариты, мм

              1080х830х1280

Масса, кг

                      400





















КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

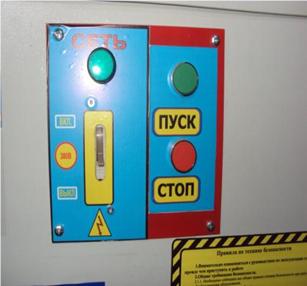

Панель включения станка

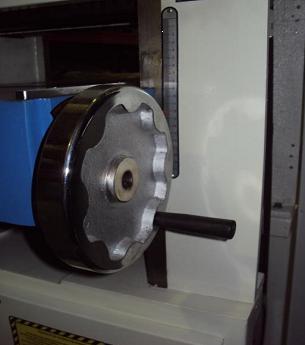

Подъем/опускание рабочего стола при помощи маховика. Отображение размера на линейке.

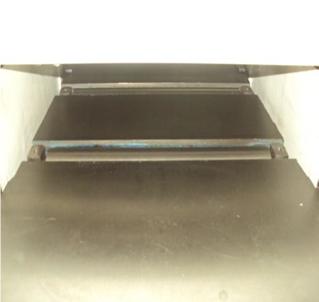

         На рабочем столе расположены два ролика

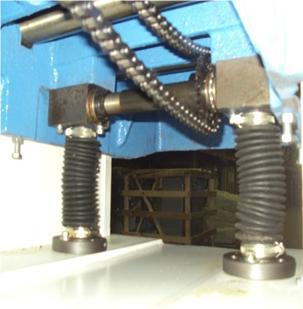

Рабочий стол зафиксирован на двух опорах

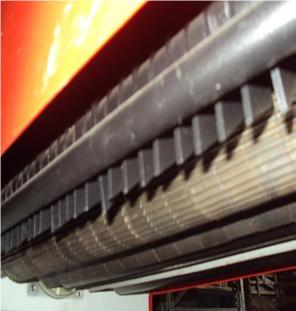

Подающий рифленый валец состоит из секций. Это дает возможность подавать в станок сразу нескольких заготовок с перепадом по толщине до 3-х мм.

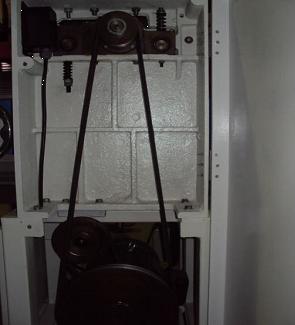

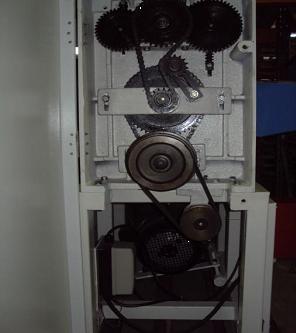

 Привод ножевого вала через клиноременную передачу















 Привод роликов подачи через цепную передачу

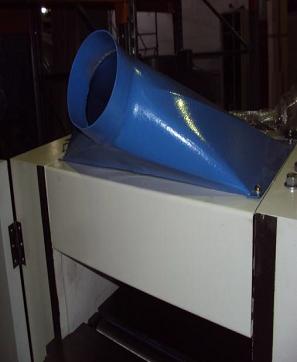

Выброс стружки через воронку
