Мобильное устройство для зарезки замковых пазов на брусе АМ-235

Стоимость: 60000.00 руб

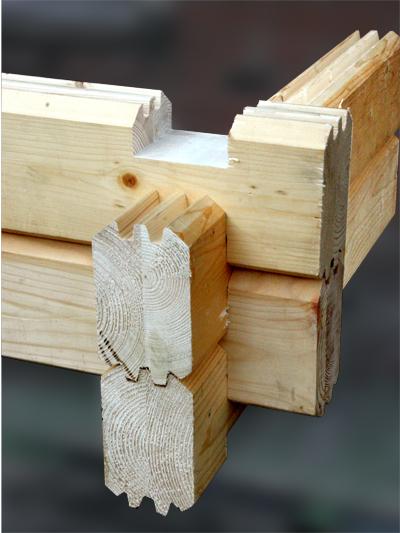

Устройство предназначено для зарезки замковых пазов глубиной до 70 мм на брусе шириной 40…220 мм.
Устройство может использоваться как в цехах по производству профилированного бруса, так и на строительных площадках по сборке домов. Производительность устройства составляет 100…150 куб.метров бруса в месяц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	НОРМА
Тип	Переносной
Ширина паза, мм
Минимальная	100
Максимальная	200
Глубина паза, мм	70
Диаметр фрезы, мм	40
Частота вращения фрезы, об/мин	10000…23000
Электрическое напряжение питающей сети при частоте 50 Гц, В	220 + 10%
Установленная мощность, кВт	2
Диаметр цанги фрезера, мм	12
Габаритные размеры, мм
длина	480
ширина	500
высота	480
Масса, кг не более	15

Устройство переносное АМ-235 в качестве рабочего органа использует ручной электрический фрезер(рисунок слева) мощностью 1,2 квт и специально разработанно для данного производства уцилиндрическую концевую фреза диаметром 40 мм. Фреза оснащена специальными неперетачиваемыми двусторонними твердосплавными пластинками фирмы «FREUD» (Италия), имеющими по две режущих кромки. Для снижения сил резания режущие кромки имеют наклон относительно оси вращения фрезы. Пластины крепятся в корпусе фрезы с помощью винтов.

Фрезерная машина вставлена в специальную раму. Рама позволяет перемещать фрезер в продольном направлении на величину ширины замка или толщины бруса и имеет для этого специальное регулировочное устройство . Использование устройства подъема и опускания фрезера на необходимую глубину позволяет задавать необходимую глубину замкового паза. Рама с фрезерной машиной устанавливается в тиски-основание, которое крепится непосредственно на обрабатываемом брусе в зоне расположения будущего паза. Рама с фрезером может перемещаться в поперечном направлении по основанию устройства. Совокупность движений фрезера в продольном и поперечном направлениях позволяют произвести паз необходимой ширины и глубины.
Рекомендации по расчёту размеров паза и технология работы с устройством для зарезки замковых пазов.
Обычно глубина требуемого паза делается равной с обеих сторон бруса и вычисляется по следующей формуле: h=(M+а)/4,
где:
h–глубина паза в брусе,
M – габаритная высота бруса
а–размер замка на брусе.

Так например для бруса сечением 200х200мм с высотой замка 12мм глубина паза составит 212/4=53мм.


рис.1а	рис. 1б

Обработку паза рекомендуется проводить в следующей последовательности:

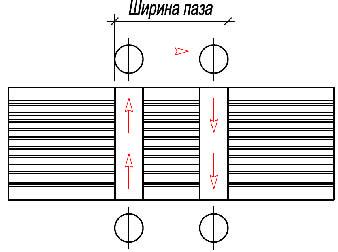

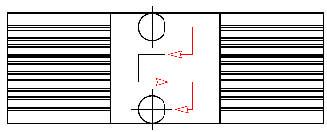

В начале на глубину 15-25мм производится обработка границ будущего паза (рис. 1а), а затем выбирается сердцевина паза по траектории фрезера (рис.1б). После этого фрезерная машина опускается на следующую глубину и порядок действий повторяется.
